Fertigpfahlgründung
Solarprojekt MOJO
Innovative Pfahllösung für Photovoltaik-Carports in den Niederlanden

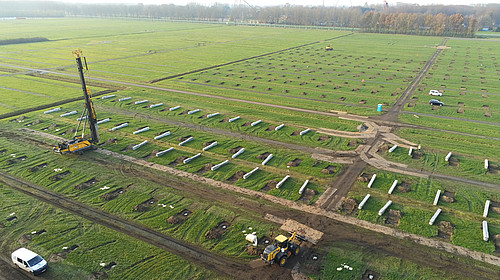

Für das Solarprojekt MOJO in der niederländischen Provinz Flevoland realisierte die Aarsleff Grundbau GmbH 2021 eine neuartige technische Gründungslösung: Rund 2.800 speziell entwickelte Centrum Pfähle dienen gleichzeitig als tragende Fundamente und als Montagefüße für ein Photovoltaik-Carport-System.
- Fertigpfähle
- ca. 2.800
- Querschnitt
- 45 × 45 cm
- Kopfbereich
- 45 × 67 cm
- Pfahllänge
- 5 m
- Gewindebolzen
- M36
- Boden
- Schluff, Feinsand, Sand
Aufgabenstellung
Der Baugrund besteht aus Schluff, Feinsand sowie feinem bis mittlerem Sand. Die Pfähle mussten hohe Horizontal- und Biegebelastungen aus dem Carport-System aufnehmen und gleichzeitig kurz genug bleiben, um wirtschaftlich zu sein.
Bemessung
Die Dimensionierung der Pfähle, kurze Längen mit aufgeweitetem Kopfbereich und integrierten Gewindebolzen M36, erfolgte unter Berücksichtigung hoher Horizontal- und Biegebelastungen und wurde mit dem Rechenkern von piledesigner.io optimiert.
